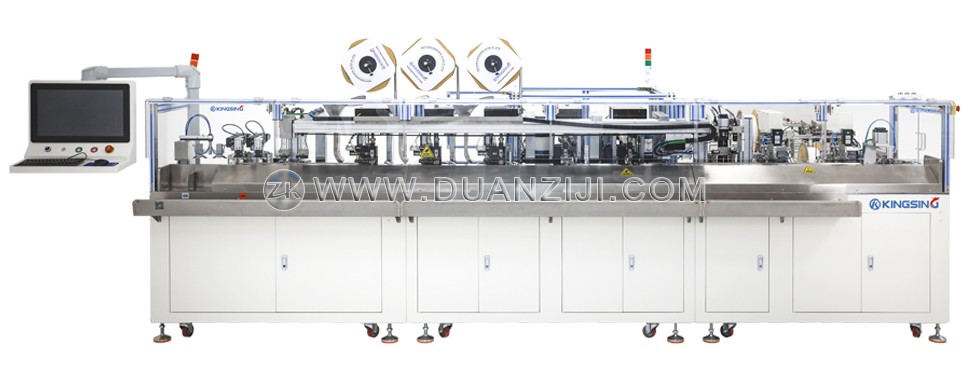

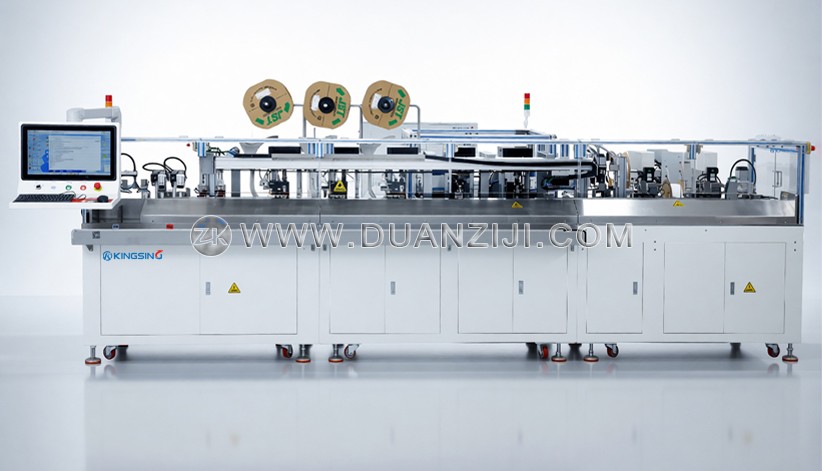

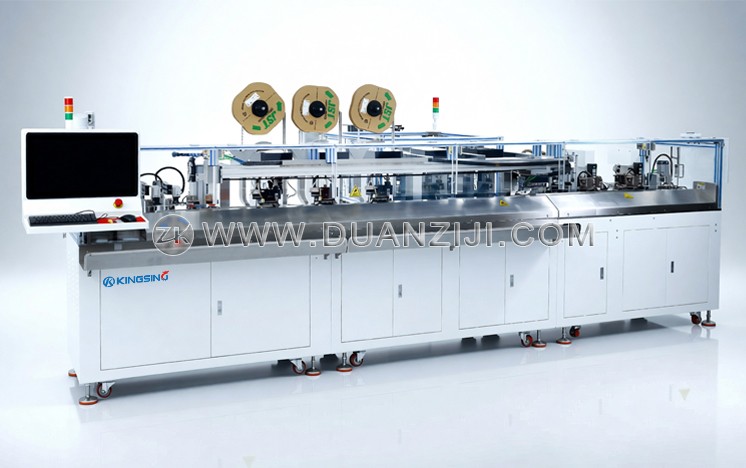

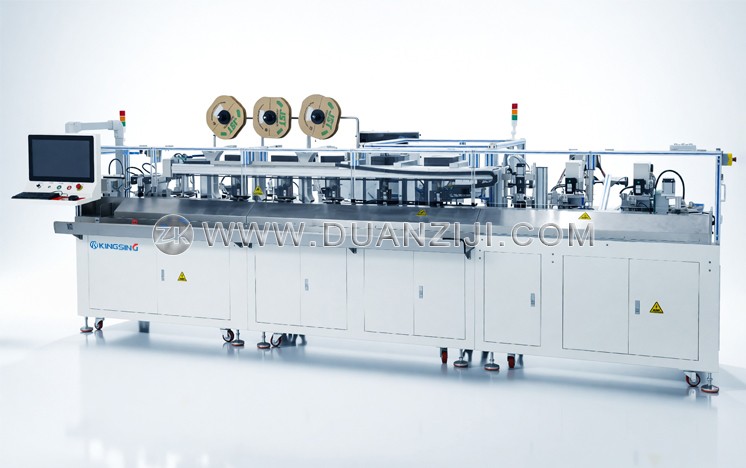

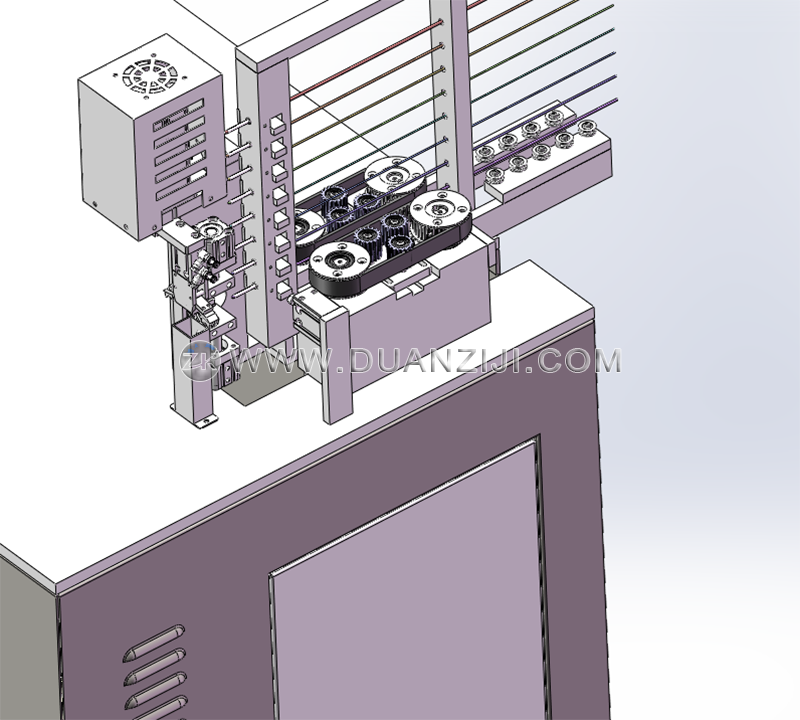

本设备是一款专为高端电控柜、配电盘及自动化系统设计的5工位全自动线束加工中心。它能够高效处理多达8种不同规格或颜色的电线，将送线、切割、双端剥皮、号码管打印、管路扩张穿入、导线扭线以及各类型端子压接深度集成。通过智能化的工作流程，该机显著解决了复杂线束生产中多型号切换频繁、人工操作精度难控制以及工序分散带来的效率瓶颈。

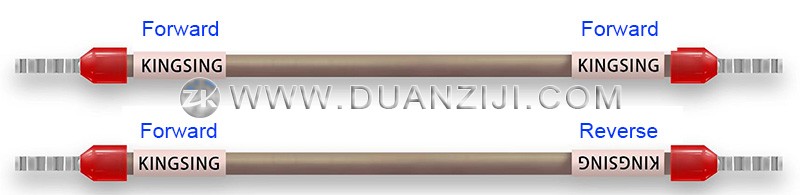

系统核心基于Windows 11操作系统，支持通过Excel表格进行数据的批量导入。操作人员可以预先在表格中定义每根线的长度、打标内容以及打印方向（如正向或反向）。这种软件驱动的灵活性使得设备能够在一个循环内完成不同规格线缆的混合生产，无需频繁调整硬件，极大地增强了生产线的柔性化制造能力，非常适合小批量、多品种的定制化线束加工任务。

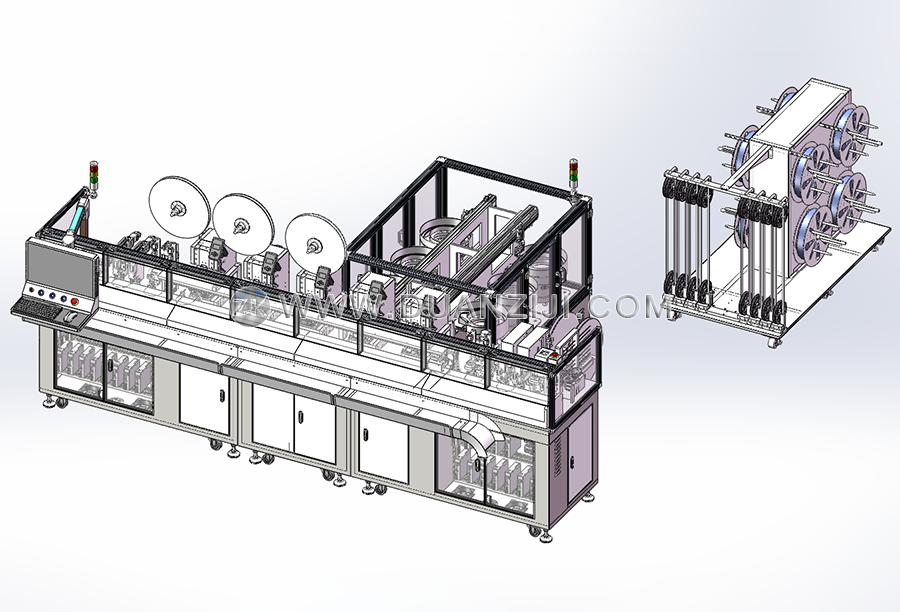

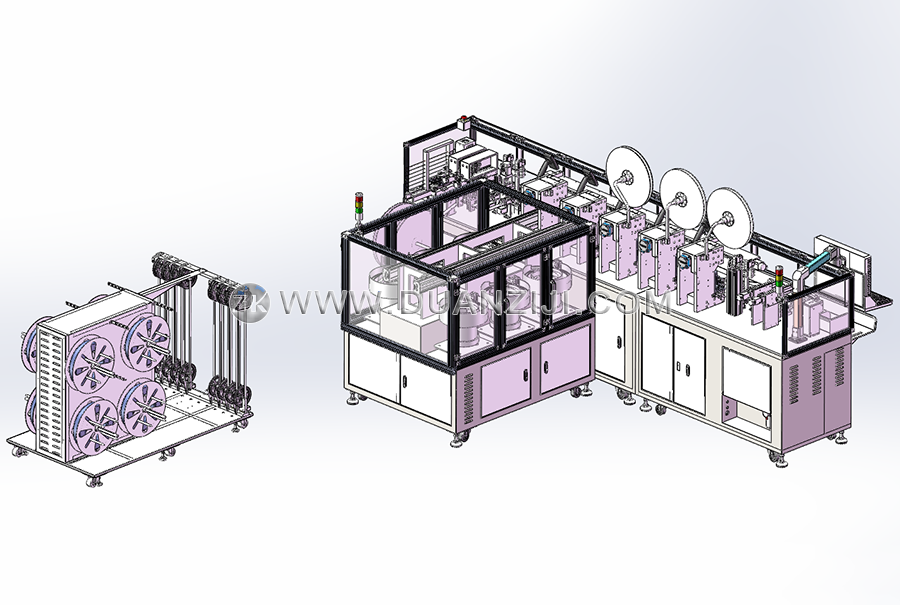

设备采用了创新的U型折弯工艺设计，使导线两端处于设备同一侧进行加工。这种布局不仅优化了空间利用率，还使得五个独立的压接工位能够精准协作。其中，两个工位专门用于散装端子压接，配合六组振动盘送料；另外三个工位则负责卷带端子的压接。整机系统可同时管理多达9种端子，通过软件配置即可实现同端或交叉端的自由压接，无需复杂的机械更换操作。
为了确保卓越的加工品质，该机配备了双重CCD视觉检测系统：第一组用于核验号码管穿入的平整度与位置，第二组则在压接完成后立即对端子外观质量进行实时监控。结合内置的端子压接压力监测功能，系统能够捕捉每一次压接的力值曲线。一旦检测到超出公差范围的异常，系统将立即报警并启动自动剔除机制，确保最终产成品的高合格率，满足工业级严苛的质量标准。
下载: (1)
| 支持线缆种类 | 8种（不同规格或颜色，可定制） |
| 适用线径范围 | AWG10 – AWG24 |

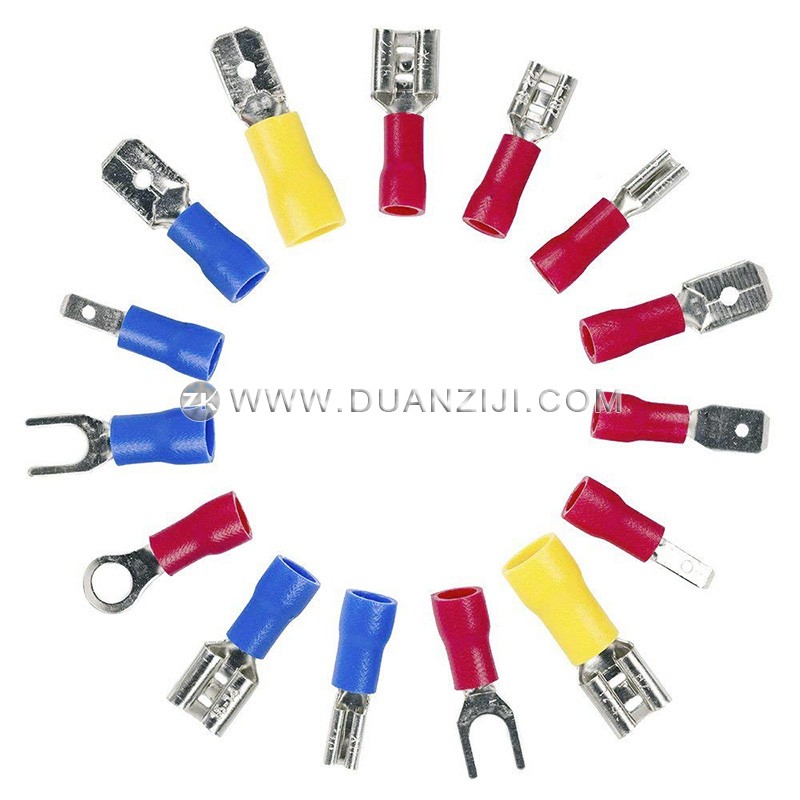

| 支持端子类型 | 6种散装端子 + 3种卷带端子（可定制） |
| 支持套管类型 | 圆管、扁管 |
| 线缆切断长度 | 350 – 5500 mm（可定制） |
| 剥皮长度 | 3–20 mm |
| 扭线功能 | 支持（双端） |
| 号码管打印方式 | 色带打印（黑、白等可选），墨盒式 |
| 压接工位数量 | 5个工位 (2个散装端子，3个卷带端子) |
| 压接机驱动方式 | 伺服电机驱动（压接高度可编程） |
| 数据输入格式 | Excel (.xlsx) |
| 控制系统 | Windows 11 + 工业控制软件 |
| 生产效能 | ≥ 300 条/小时 |
| 防护级别/监控 | 双CCD视觉检测及压力监测系统 |
| 成品管理 | 不合格品自动剔除与计数逻辑 |
| 电源供应 | 220 V 50 Hz（可定制） |
| 空气压力 | 0.5 – 0.8 MPa |
| 设备噪音 | ≤ 70 dB |
| 功率消耗 | 5000 W（可定制） |
| 整机重量 | 约 1.8 吨 |
| 外形尺寸 | 4700 mm × 2450 mm × 1600 mm |
