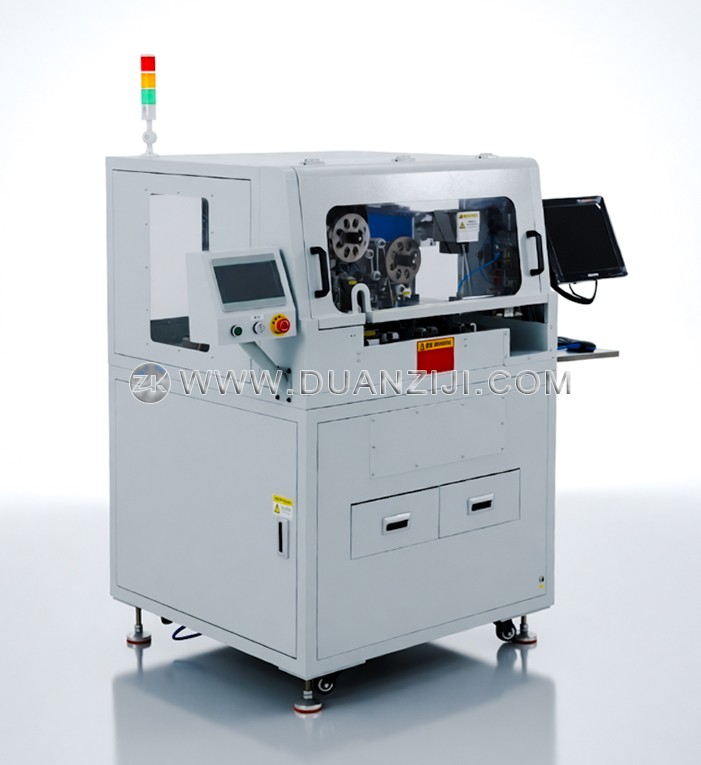

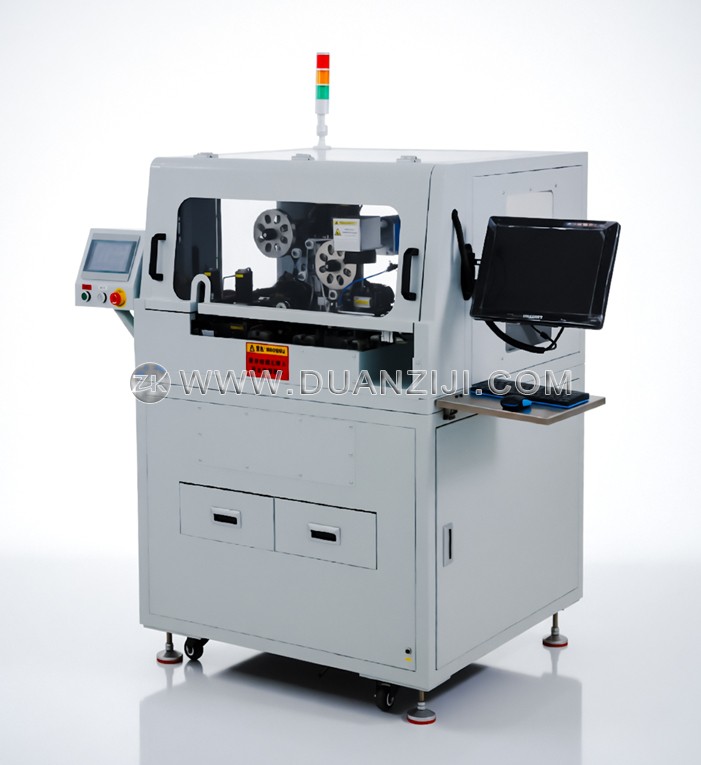

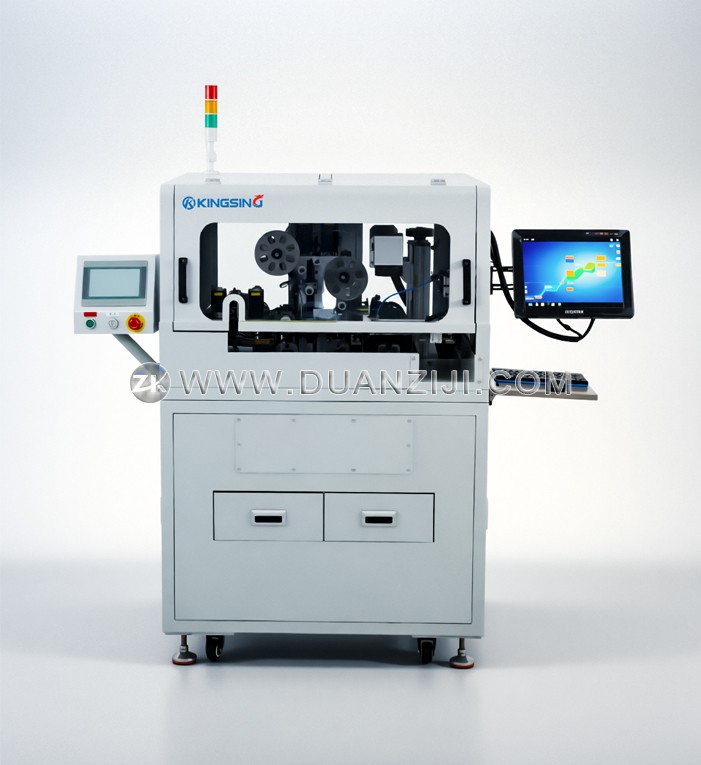

屏蔽层排线与铜箔包裹机是一款专为高要求线缆与线束加工设计的自动化专用设备。该设备主要用于高性能电缆、通信电缆、汽车线束等产品的制造环节，能够实现对电缆外部编织屏蔽层的有序整理和铜箔屏蔽层的高效包裹，是提升线缆抗电磁干扰性能的关键生产设备。

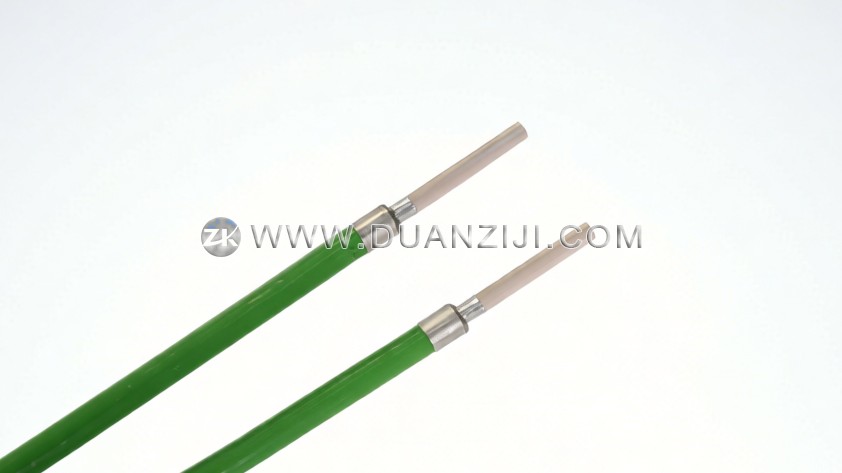

设备主要具备双重核心功能：屏蔽层排线与铜箔包裹。在屏蔽层排线阶段，系统能够自动对线缆外部的编织屏蔽金属丝进行梳理与整理，有效去除交叉、缠绕的松散结构，使屏蔽层排列整齐、结构严密、过渡平滑。在铜箔包裹阶段，设备通过精密送带机构，将铜箔带均匀、紧密地包裹在已排理的屏蔽层外部，形成连续且稳定的复合屏蔽防护层，从而显著提升线缆的抗干扰能力和机械强度。
该设备采用高度自动化设计，从进料、排线、包裹到输出全流程实现自动运行，大幅减少人工操作介入，有效降低操作对一致性的影响。其精密的机械结构与控制配合，确保每一根线缆的屏蔽层处理效果保持高度一致，特别适用于对屏蔽性能有严格要求的高端线缆产品。自动化程度高、运行稳定性好，能够满足连续化、大批量生产环境下的长期稳定作业需求。
在典型工业应用场景中，该设备广泛应用于新能源汽车高压线束、通信数据电缆、工业控制电缆、新能源充电线缆等领域生产。随着现代工业对线缆抗干扰与可靠性要求的提升，此类复合屏蔽处理设备已成为高端线缆制造产线中不可或缺的工艺环节。设备的投入可有效提升产线综合效率，增强下游产品市场竞争力。
| 设备外形尺寸 | L1605 × W1044.9 × H1691 mm |
| 设备整机重量 | 570 kg |
| 系统最高工作压力 | 0.8 MPa |
| 系统额定工作压力 | 0.6 – 0.8 MPa |
| 作业节拍（生产周期） | 3.5 – 5 秒/次 |
| 电源供应电压 | 220 V（可定制） |
