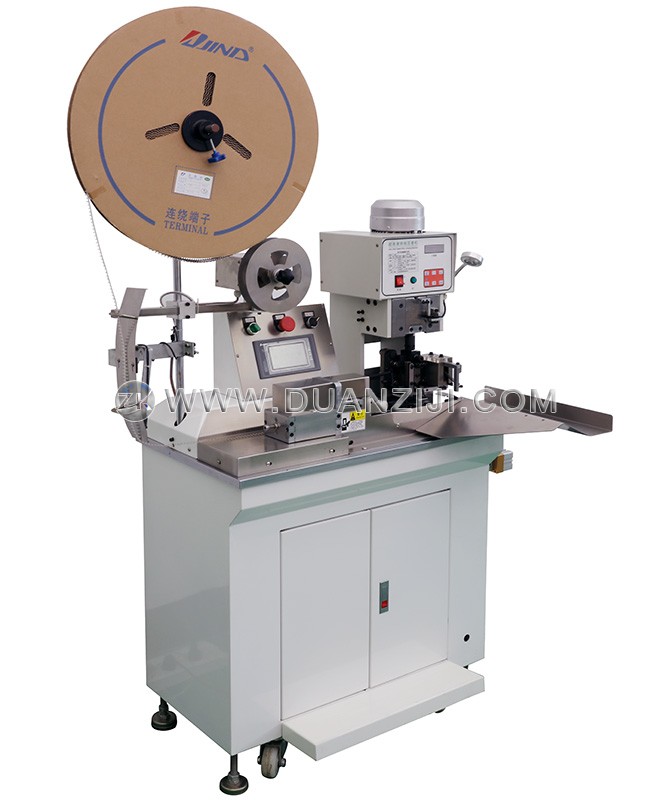

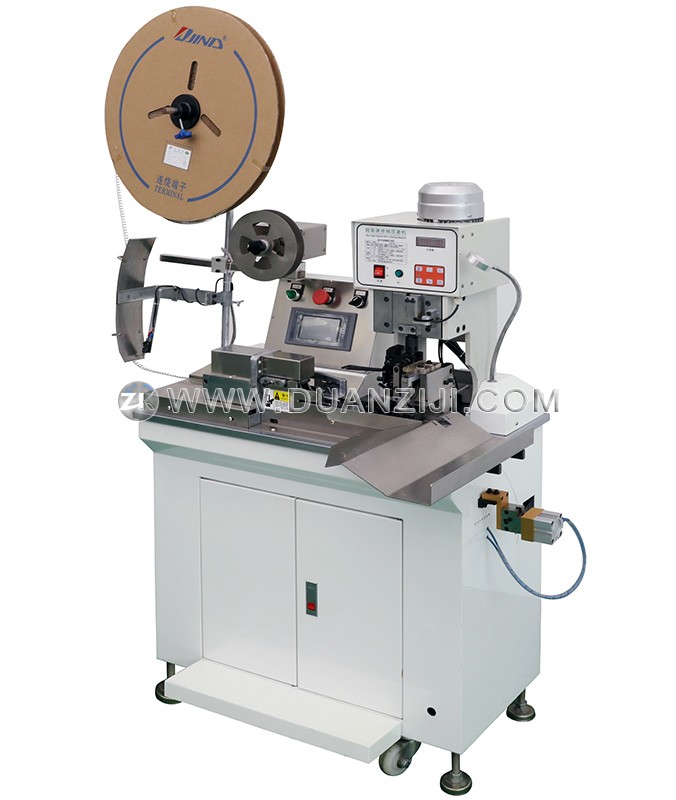

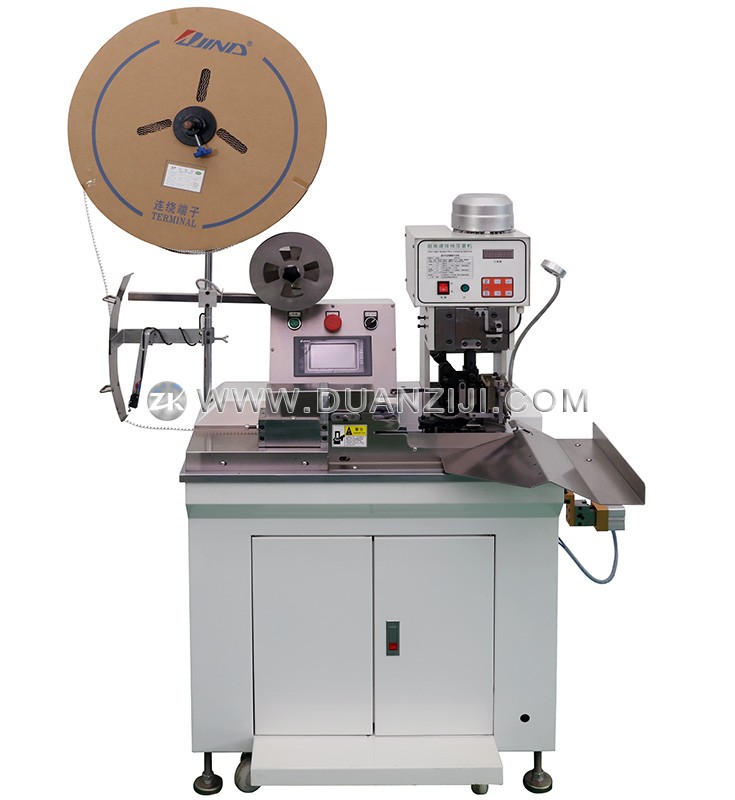

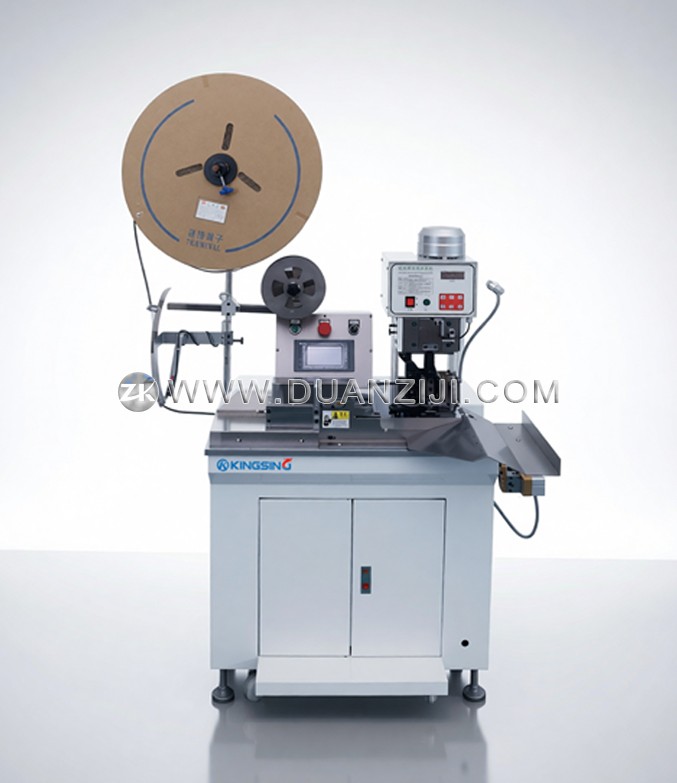

这是一台半自动排线端子机，适用于加工2~40Pin的排线，使用本机前需要将排线预先剥皮并分线，然后操作员只需手工将线头放入加工位置即可，可通过传感器感应式启动或踩脚踏开关启动，特殊的排线压接模具可以将排线逐条理出并压接端子，运行稳定。整机做工精密，平移机构采用高精密伺服马达驱动，定位精准。
下载: (1)
适用线材：排线、双并线、多芯扁护套线
芯线数量：2~40Pin
适用线径：AWG28~18（0.1~1.0mm2）
芯线外径：Φ0.6~3.3mm
分线长度要求：25~35mm或20~25mm可选
最短线长：65mm
适用端子类型：横送端子
端子机出力：1.5T
压接行程：30mm
启动方式：感应器启动、脚踏开关启动
生产效率：1000~2000条/时
操作界面：彩色触摸屏
气压要求：0.4~0.6Mpa
工作电压：220V 50/60Hz
机器净重：170kg
外形尺寸：780*440*1300mm
