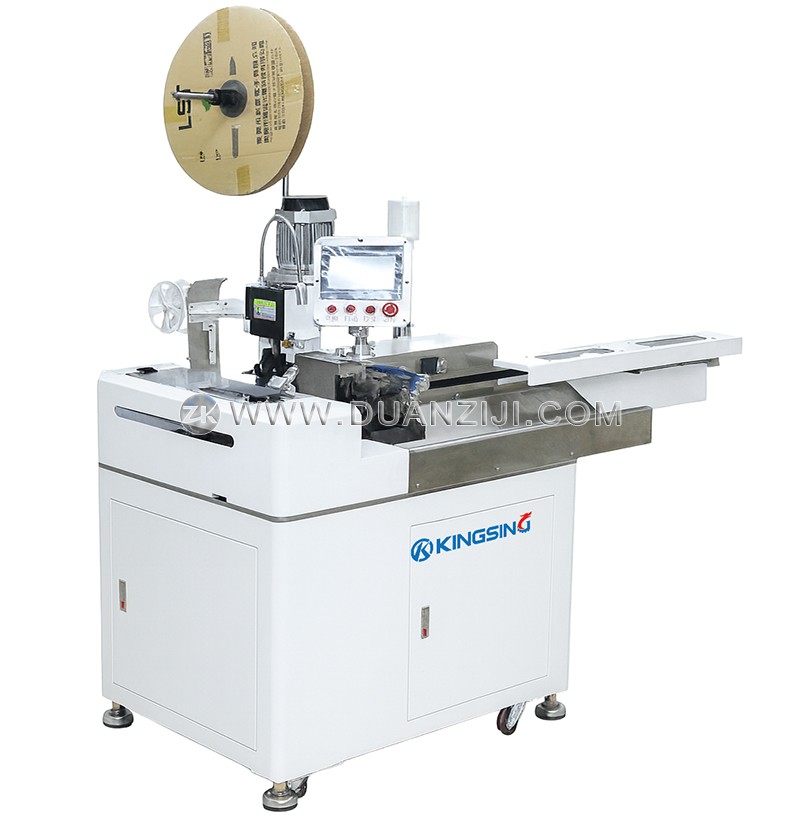

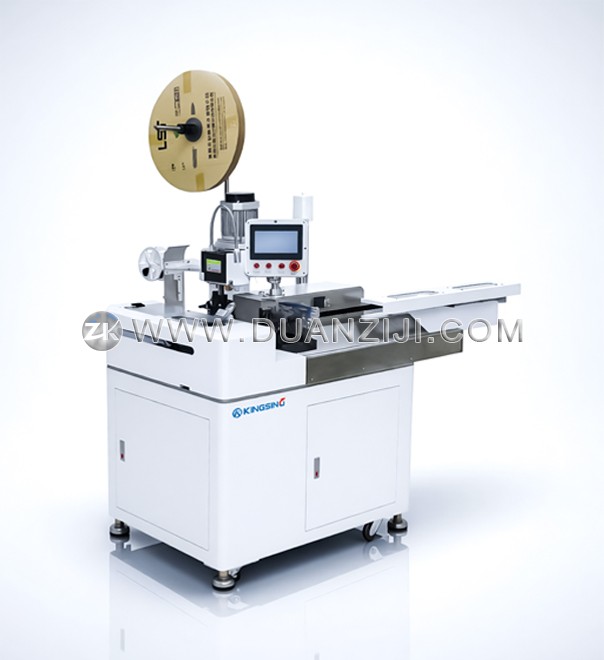

本款全自动排线分线压端沾锡机是一款极具性价比的线束加工集成化解决方案，通过紧凑的设计将线材切断、剥皮、端子压着、扭丝及沾锡等多项关键工序整合于一体。作为工业级生产的经济型选择，它在保持卓越加工性能的同时，大幅降低了企业的初期投入成本。该系统特别适合追求高产出与低投资成本平衡的制造商，能够有效简化生产流程，显著减少半成品在线转移过程中产生的损耗。
设备配置了直观的高清彩色触控人机界面，操作逻辑简单易学，即便是零基础的操作员也能在短时间内上手。在面对小批量、多品种的订单任务时，其快速换线机构表现尤为出色，刀具与模具的更换过程便捷高效。所有的核心工艺参数，包括切断长度、剥皮尺寸、扭线速度、助焊剂浸润深度以及锡液浸入深度，均通过数字化界面进行精确控制，确保了每一次调节都能精准复位。
在动力驱动层面，该机型内置了多组精密伺服电机，为设备的长期稳定运行提供了强有力的硬件支撑。不同于传统的旋转式结构，本设备采用了线性平移型压着方式，在整个加工循环周期内，线材路径始终保持平直，极大地提升了线束加工的几何稳定性与位置精度。其简单的机械结构不仅降低了故障发生的概率，也使得日常的维护与保养工作变得更加直观和容易。
本设备不仅适用于标准单线加工，更提供了专门针对排线设计的型号。通过配置专业的分线组件，设备能够将2-20芯的并排线材自动分离并进行后续的压端与沾锡作业。沾锡功能的应用确保了剥皮后的导线具有优良的焊接可靠性与导电性能。在汽车布线、消费电子元器件及工业控制电缆的大规模生产场景中，该设备通过全自动的一站式作业，彻底解决了人工分线精度低、效率慢的痛点。

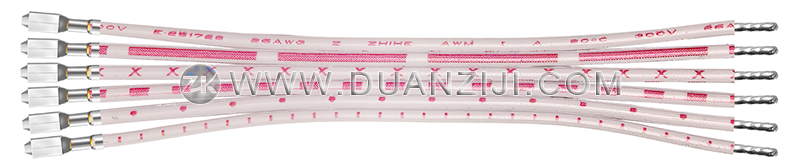

| 型号 | 加工效果 | 特征 |
|---|---|---|
| ZK- |  | 标准模型 |
| ZK- |  | 排线分离 |
| 型号 | ZK- | ZK- |
| 适用线型 | 单线 | 排线 (2-20 Pin) |
| 入线数量 | 1 - 8 | 1-4 |
| 备注说明 | 具体入线数量根据线径及其他因素定制。 | |
| 分线长度 | -- | 27~35mm |
| 生产效能 | 4000~5000 条/小时 | 800-1000 条/小时 |
| 适用线径范围 | AWG 28 - AWG 18 | |
| 切断长度 | 35 - 1000mm (可定制) | |
| 切断精度 | ±(0.5+L*2‰)mm (L=切断长度) | |
| 剥皮长度 | ≤10mm (可定制) | |
| 沾锡长度 | ≤10mm | |
| 压着压力 | 2 T (可定制) | |
| 压着行程 | 30mm (40mm行程可定制) | |
| 送线方式 | 拉线夹送线 | |
| 驱动系统 | 内置6组伺服电机 | |
| 操作界面 | 彩色触摸屏 | |
| 气源压力 | 0.5~0.7Mpa | |
| 工作电压 | AC 220V 50/60Hz（可定制） | |
| 净重 | 500kg | |
| 设备尺寸 | 1900×850×1500mm | |
