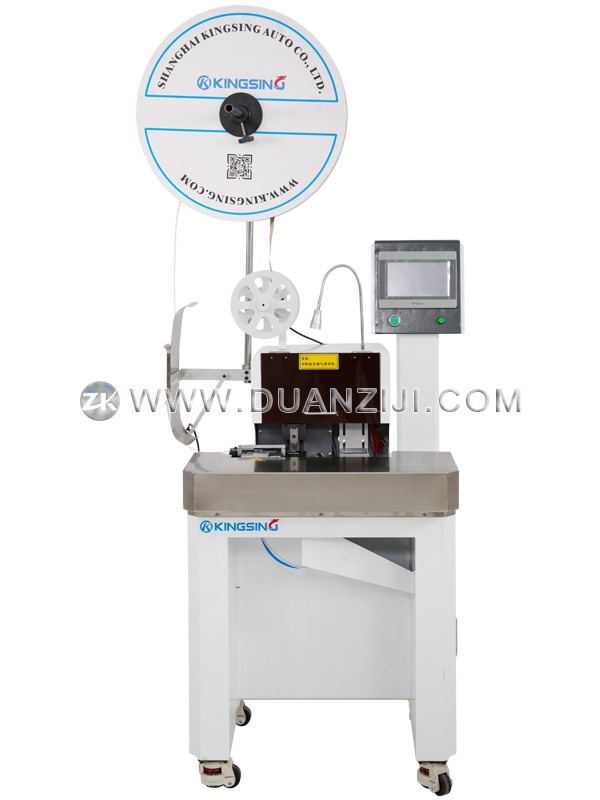

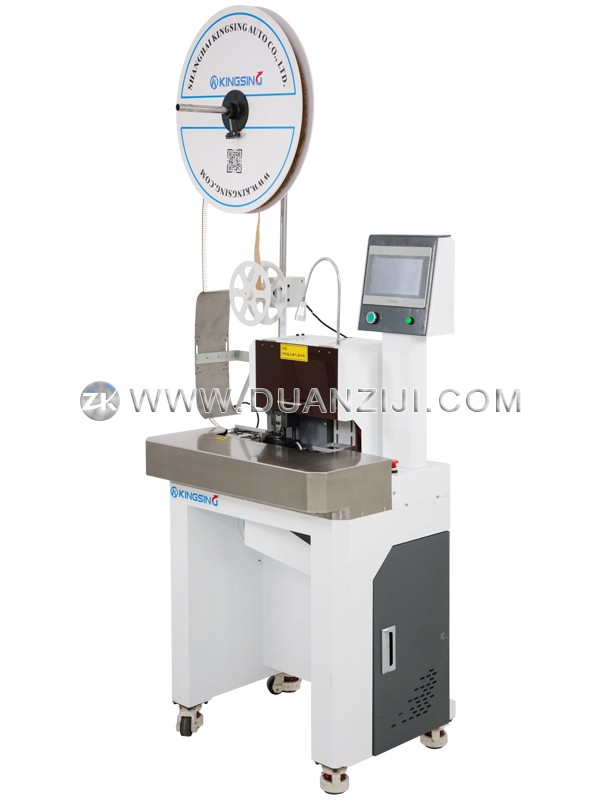

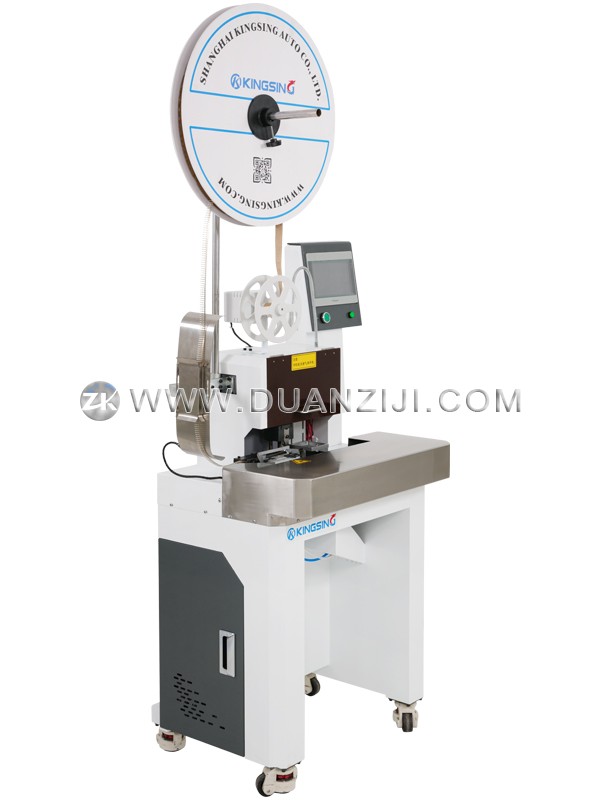

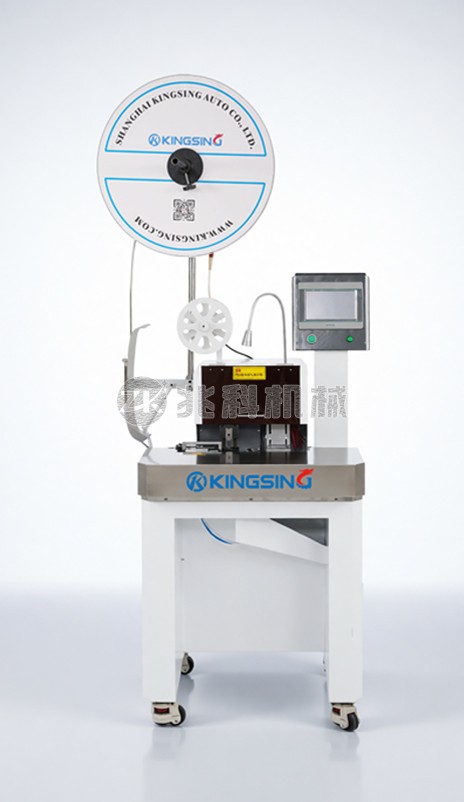

高精密FFC柔性排线端子机

  • 型号:ZK-T923F
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一台薄膜开关面板FFC排线端子压接机,端子机的压接行程为10mm,专为压接FFC排线刺破式端子而设计,相比于传统的30mm行程的端子机速度更快。整机做工精密,压接高度稳定,可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,压力异常时自动报警停机。另外还可以选配视觉检测系统,对压接后的成品进行拍照检测,确保产品质量。

  2. 彩色触摸屏操作界面,程序功能强大,每个点位的压接位置均可以在程序中独立设置XY坐标,即使FFC线材的压接点位不在一条直线上也可以一次性完成压接,也支持跳打功能,比如跳过某些位置不打端子。一台机器可以加工多种不同的产品,更换端子时只需更换相应的压接模具即可,模具采用卡口式设计,支持快速更换。

下载: (1)

适用线材:FFC排线、薄膜开关排线

排线最大宽度:80mm

端子机出力:1.5T

压接行程:10mm

操作界面:7寸彩色触摸屏

气压要求:0.4~0.6Mpa

工作电压:220V 50/60Hz

机器净重:115kg

外形尺寸:660*490*1340mm

可选配置:端子压力监测仪、视觉检测系统
