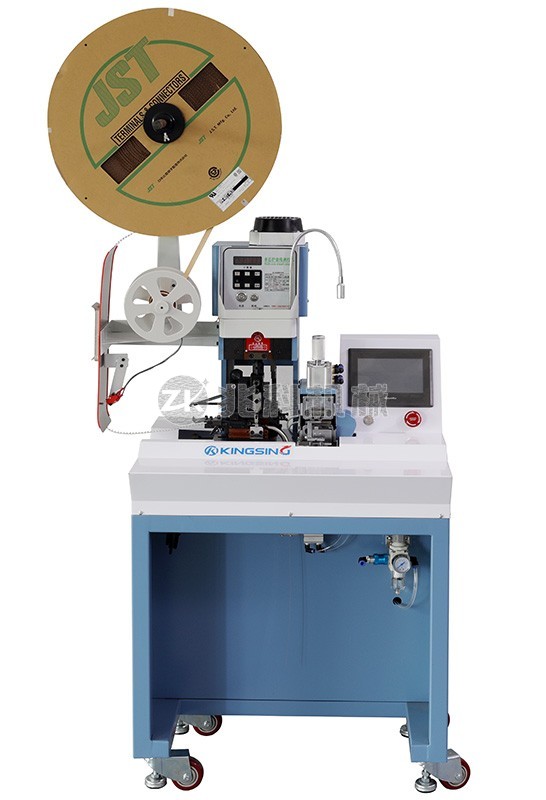

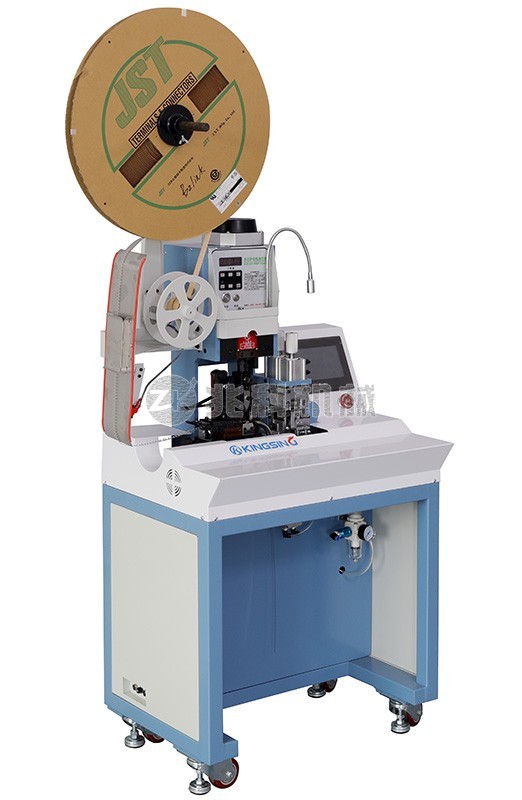

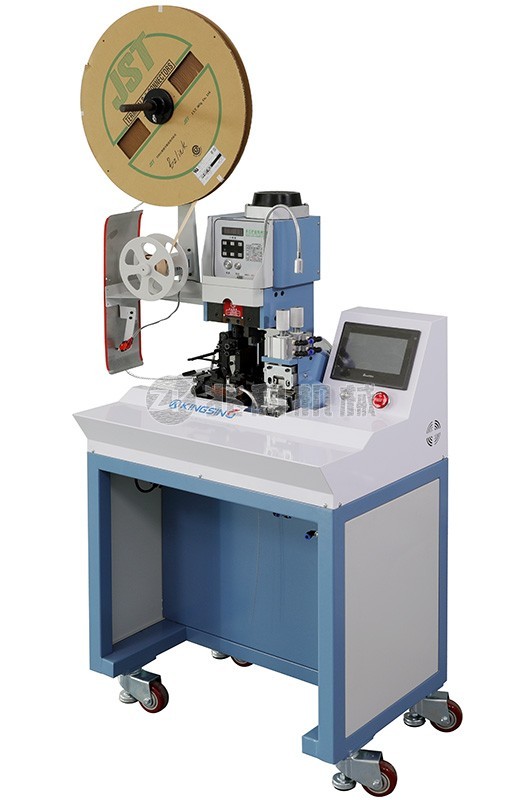

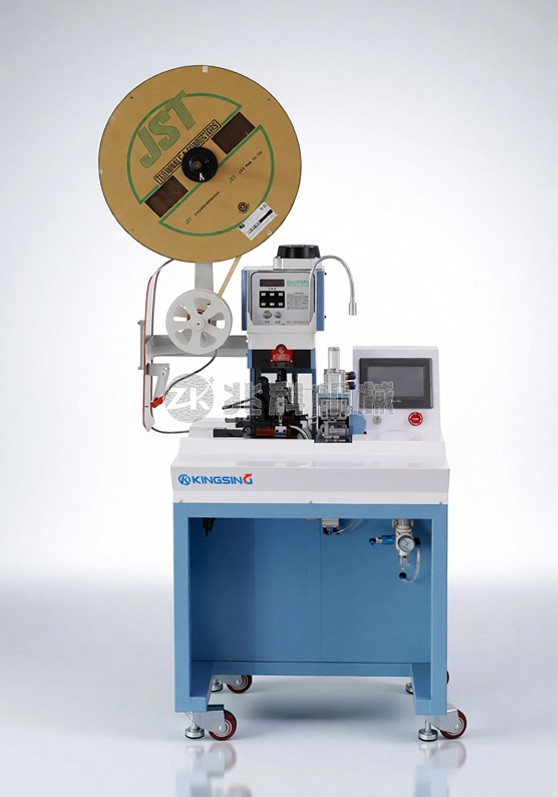

这是一台半自动连剥带打端子机，专为加工多芯护套线的芯线而设计，也适用于加工已经预先分好线的排线，最多支持20芯的护套线或20Pin的排线，操作人员需要手工把芯线放入定位治具内，机器即可自动完成芯线剪齐、剥皮、打端子的动作，大大提高了多芯线打端子的生产效率。
一台机器可以加工多种不同的产品，只需更换相应的压接模具和定位治具即可，压接模具采用标准OTP卡式模具，支持快速更换模具。彩色触摸屏操作界面，程序记忆功能可将不同产品的加工参数保存到数据库中，切换产品时可以一键调出相应的加工参数。机器上还配有自动卷纸器、端子料带切断和吸废料装置，可以保持工作环境的清洁。
下载: (1)
适用线材：护套线芯线、排线、双并线
适用线径：AWG28~18（0.1~1.0mm2）
芯线外径：Φ0.6~3.3mm
芯线数量：最多12芯（超过12芯的可以分多次加工）
排线最大Pin数：20Pin
外护套剥皮长度：≥25mm
排线分线长度：≥25mm
芯线剥皮长度：≤20mm
适用端子类型：横送端子或直送端子
端子机出力：2T
压接行程：30mm
操制系统：PLC
操作界面：7寸彩色触摸屏
气压要求：0.5~0.7Mpa
工作电压：220V 50/60Hz
机器净重：118kg
外形尺寸：690*450*1250mm
