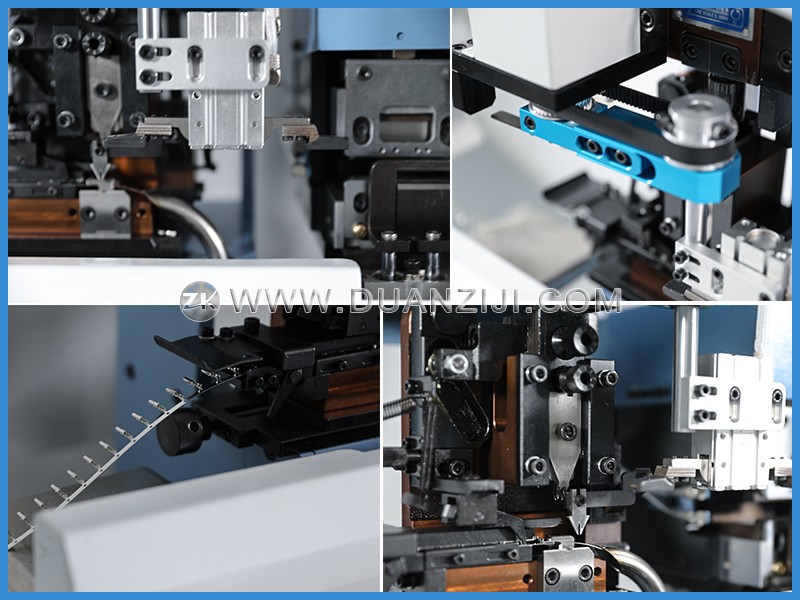

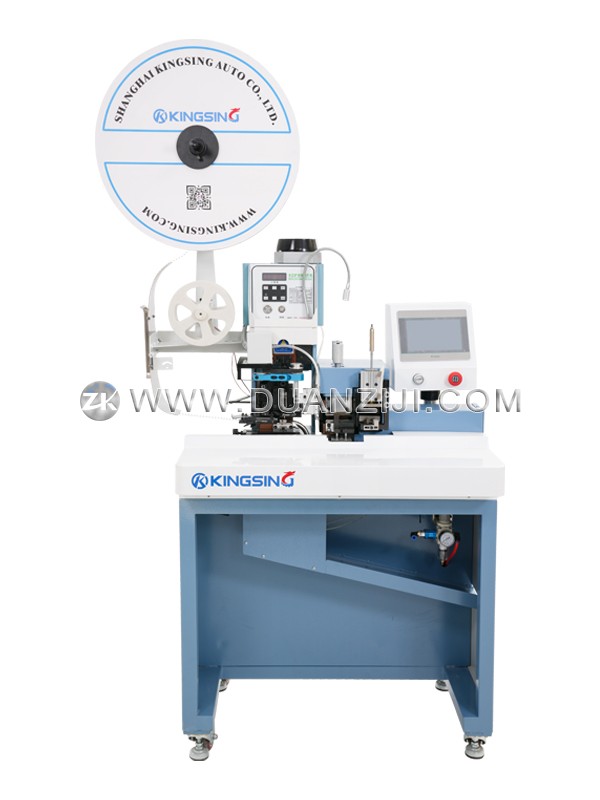

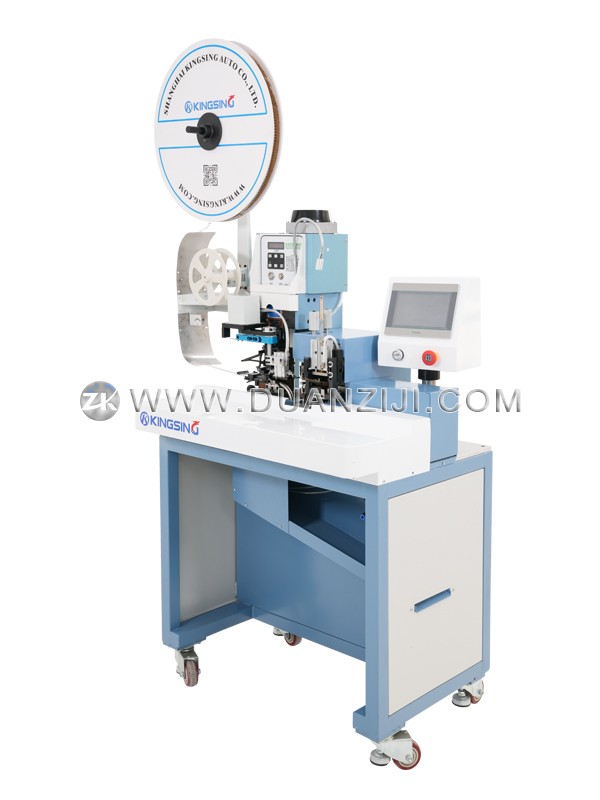

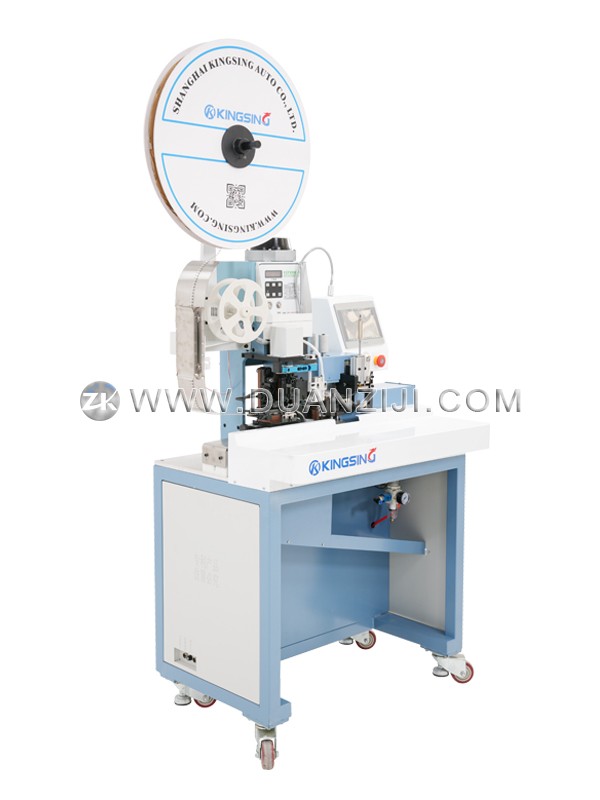

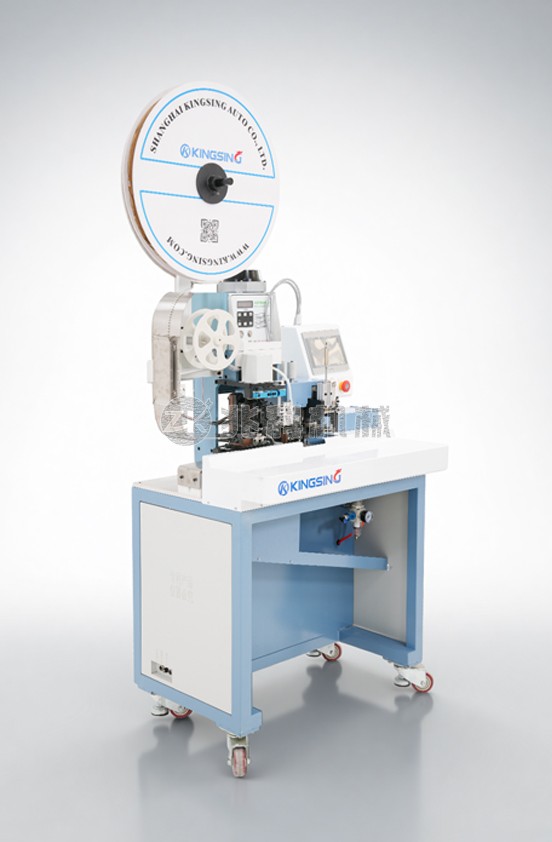

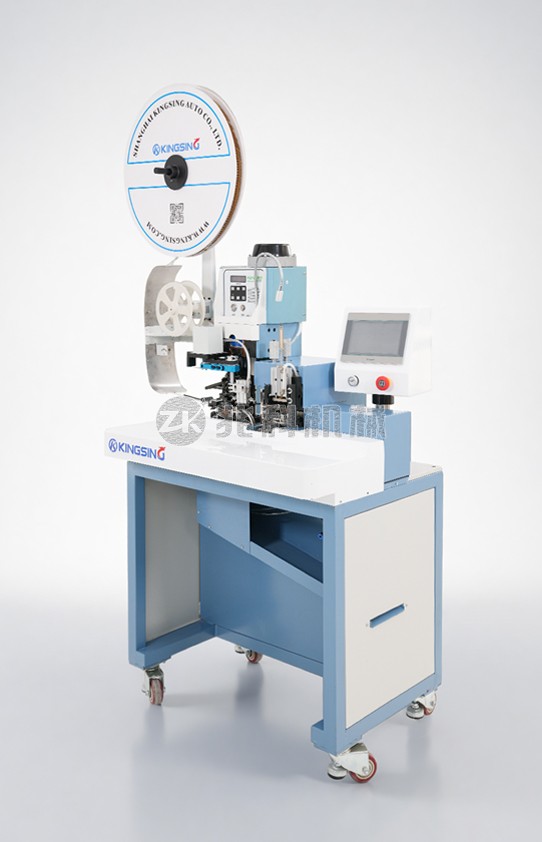

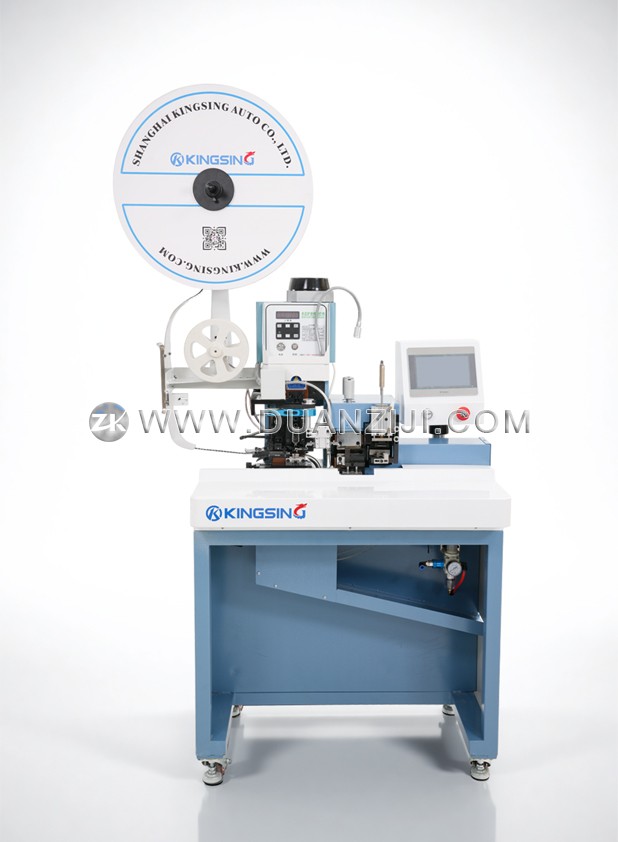

本机专为加工多芯护套线的芯线而设计，护套线只需要预先剥好外护套，芯线无需剥皮，操作人员只需把线头放入治具内，机器即可自动完成芯线整平、剪齐、剥皮、打端子的动作，特殊设计的芯线整平机构可以自动把芯线整理平整，端子压接完毕后处在同一条直线上，方便后期插胶壳。本机也适用于加工排线，最多可加工20Pin的排线，排线需要预先分线再放入本机剥皮和打端子。
一台机器可以加工多种不同的产品，只需更换相应的压接模具和定位治具即可，压接模具采用标准OTP卡式模具，支持快速更换模具。彩色触摸屏操作界面，程序记忆功能可将不同产品的加工参数保存到数据库中，切换产品时可以一键调出相应的加工参数。机器上还配有自动卷纸器、端子料带切断和吸废料装置，可以保持工作环境的清洁。
适用线材：护套线芯线、排线、双并线
适用线径：AWG28~18（0.1~1.0mm2）
芯线数量：最多12芯（超过12芯的可以分多次加工）
排线最大Pin数：20Pin
芯线外径：Φ0.6~3.3mm
外护套剥皮长度：≥25mm
排线分线长度：≥25mm
芯线剥皮长度：≤20mm
适用端子类型：横送端子或直送端子
端子机出力：2T
压接行程：30mm
操制系统：PLC
操作界面：7寸彩色触摸屏
气压要求：0.5~0.7Mpa
工作电压：220V 50/60Hz
机器净重：118kg
外形尺寸：800*600*1350mm
不同的芯线数量，对外护套的剥皮长度有不同的要求，每多一条芯线，外护套的剥皮长度需增加2.5mm左右，芯线外径越大则外护套的剥皮长度也需要相应增加，以下为不同芯线数量对应的外护套最短剥皮长度的对照表（仅供能考，特殊要求可订制，比如可以订制超短线机型，支持芯线留胶10mm打端子）：
| 芯线数量 | 芯线外径（示例） | 外护套最短剥皮长度 |
| ≤3芯 | Φ1.3mm | ≥22mm |
| 4芯 | Φ1.3mm | ≥25mm |
| 5芯 | Φ1.3mm | ≥27.5mm |
| 6芯 | Φ1.3mm | ≥30mm |
| 7芯 | Φ1.3mm | ≥32.5mm |
| 8芯 | Φ1.3mm | ≥35mm |
| 10芯 | Φ1.3mm | ≥40mm |
| 20芯 | Φ1.3mm | ≥65mm |
